Retrofit d’un Imac 27″ Hors Service

Transformer un iMac 27” HS en un écran HDMI externe

[…] Retrofit désigne le processus de modification ou d’amélioration d’un équipement, d’une infrastructure ou d’un système existant pour le rendre plus performant, moderne ou adapté à de nouvelles utilisations. Le retrofit peut concerner divers domaines, comme l’électronique, l’informatique, l’automobile ou même les bâtiments.[…]

Introduction

Recycler un ancien iMac est une excellente façon de réduire les déchets électroniques tout en créant un projet unique. Dans ce billet, je partage comment j’ai transformé un iMac 27” en un écran externe HDMI polyvalent, capable de fonctionner avec un Raspberry Pi, un PC sous Windows, ou tout autre appareil compatible HDMI. Le projet met en avant une solution propre et modulaire grâce à une carte contrôleur spécialisée et une connectique améliorée.

Matériel et ressources

Documentation consultée :

Équipement nécessaire :

iMac 27” EMC 2309 avec un écran LM270WQ1(SD)(C2) dans mon cas
Carte contrôleur d’écran compatible (Documentation)
Câble HDMI femelle encastrable pour connectique externe
Outils de démontage (tournevis, spatule, ventouses pour l’écran)

Les étapes principales

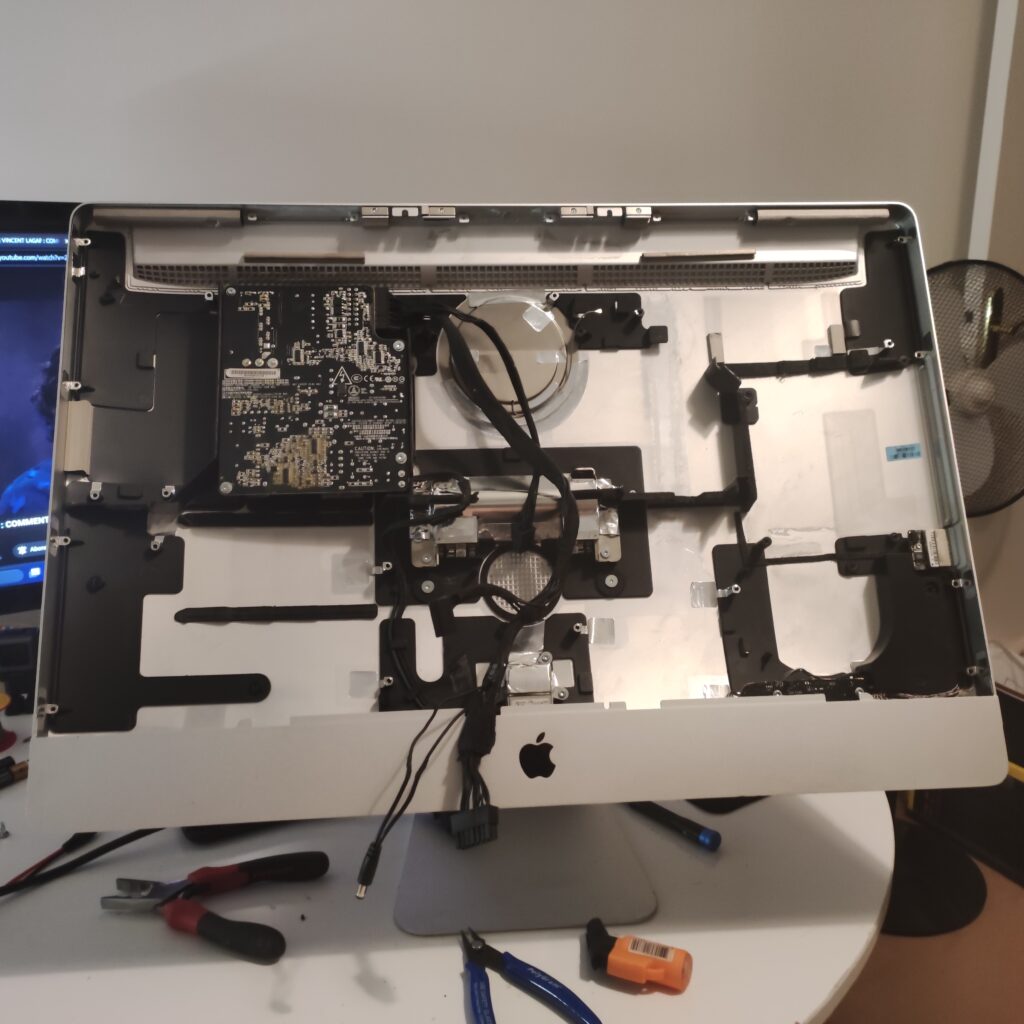

1. Démontage de l’iMac

Suivez le guide de démontage sur SOSav.
Retirez soigneusement l’écran, la carte mère et les autres composants internes pour libérer l’espace nécessaire.
Gardez les connecteurs d’écran en bon état pour les réutiliser avec la carte contrôleur.

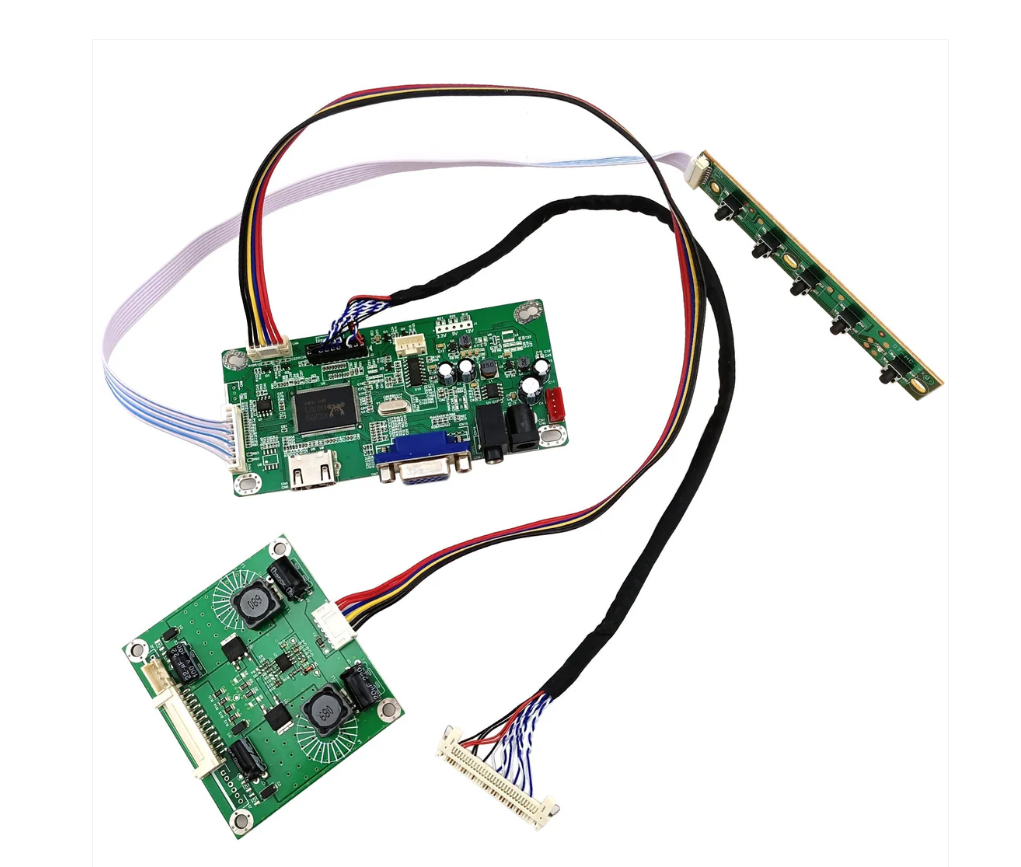

2. Commande et installation de la carte contrôleur d’écran

Commandez une carte contrôleur compatible pour l’écran LM270WQ1(SD)(C2) (lien produit).

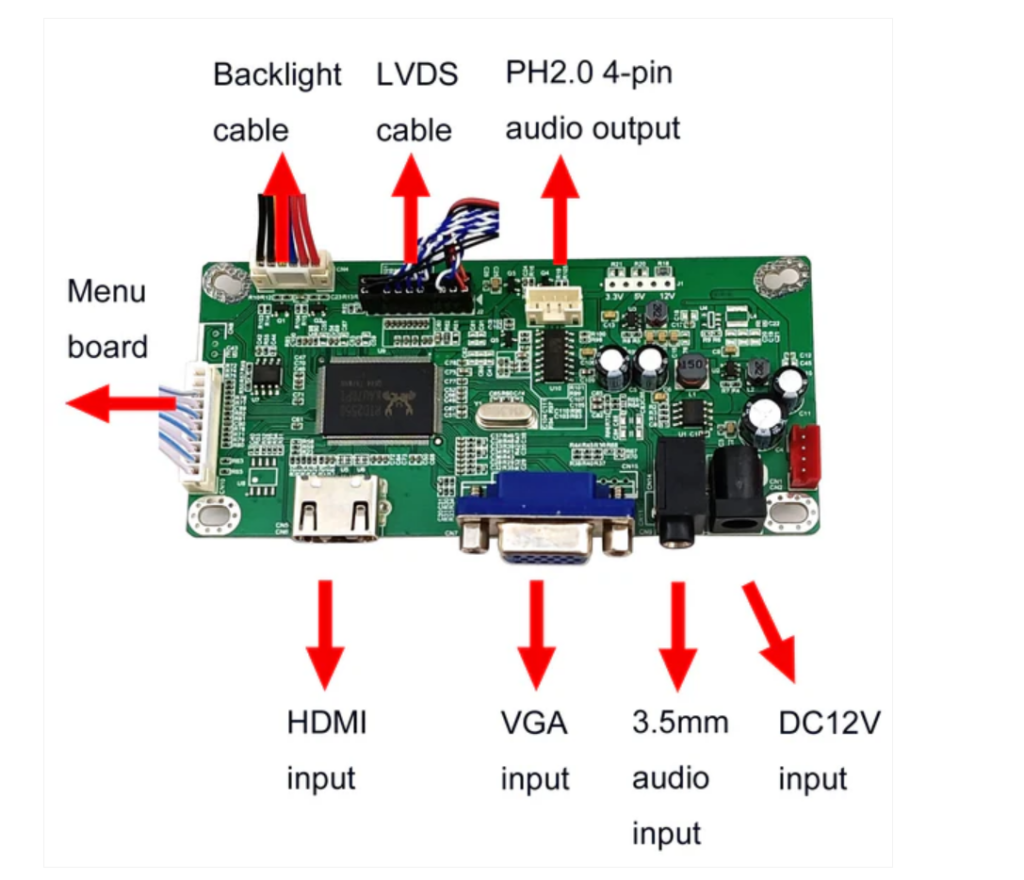

Installez la carte contrôleur en suivant les instructions du fabricant (manuel).

3. Modification

Faites sortir un câble HDMI à partir de la carte contrôleur vers l’extérieur de l’iMac.
Installez un connecteur HDMI femelle encastrable pour une finition propre et professionnelle (pas encore fait).
Connectez différents appareils (Raspberry Pi, PC sous Windows, etc.) selon vos besoins.

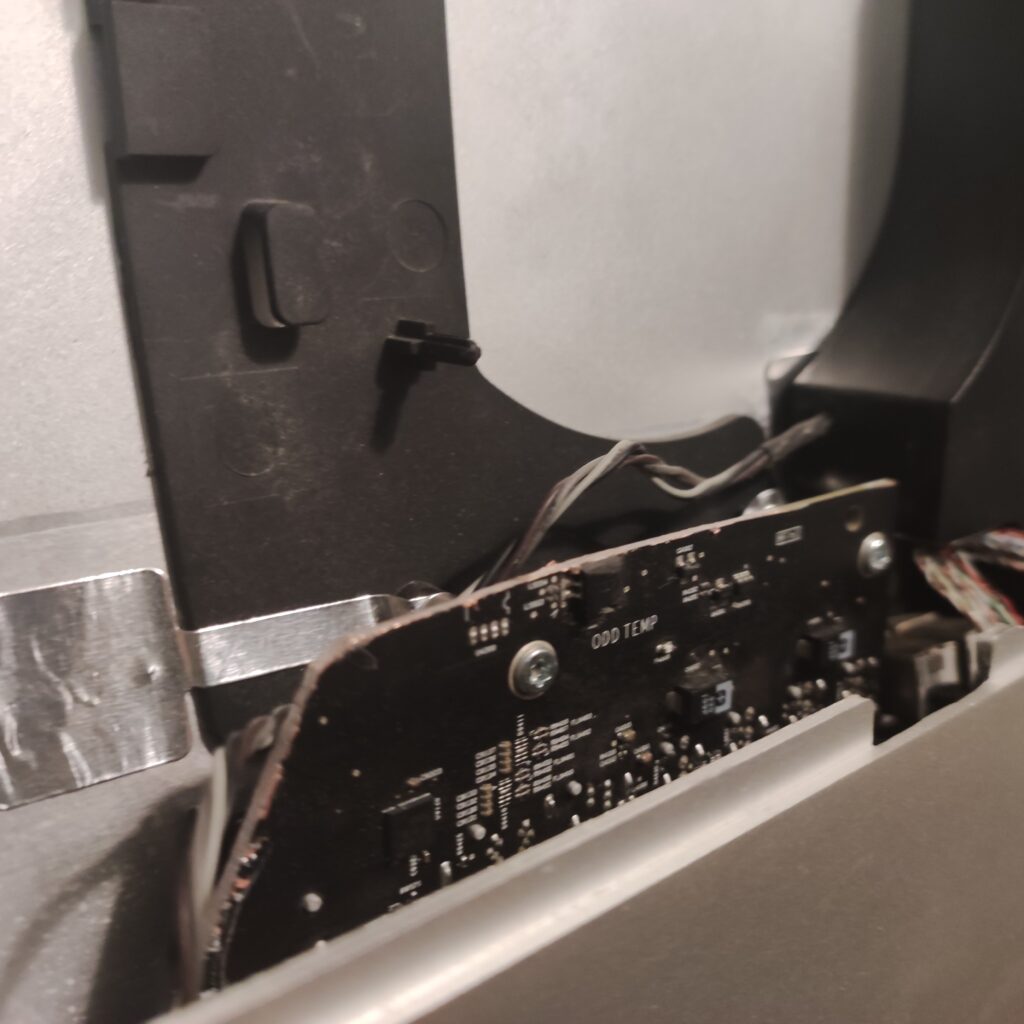

4. Adaptation du bouton d’alimentation

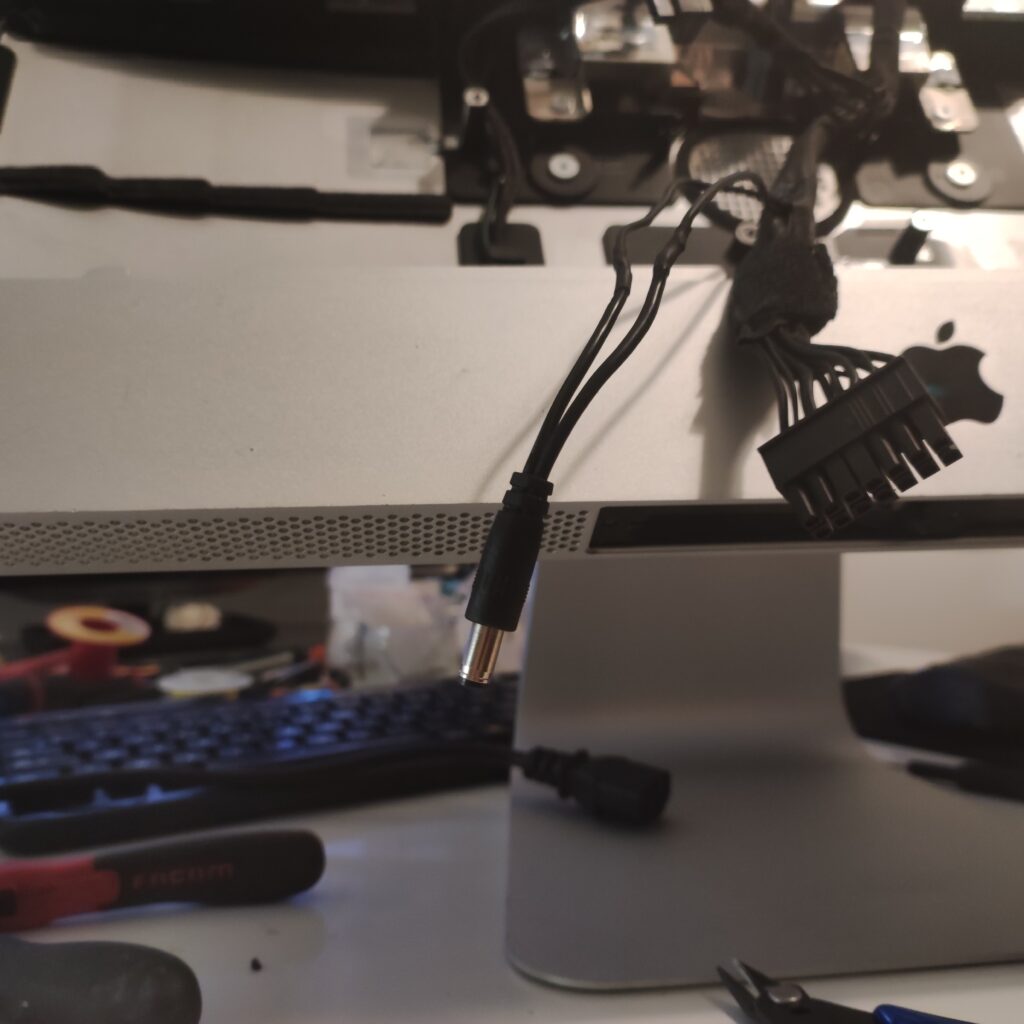

Récupérez le bouton power de l’iMac et connectez-le au circuit d’alimentation de la carte contrôleur d’écran.
Cette adaptation permet de démarrer l’écran directement via le bouton d’origine.

5. Test et ajustements

Allumez l’écran et vérifiez qu’il fonctionne avec différents appareils HDMI.
Faites les derniers ajustements, comme la gestion des câbles et l’esthétique générale.

Résultats et conclusion

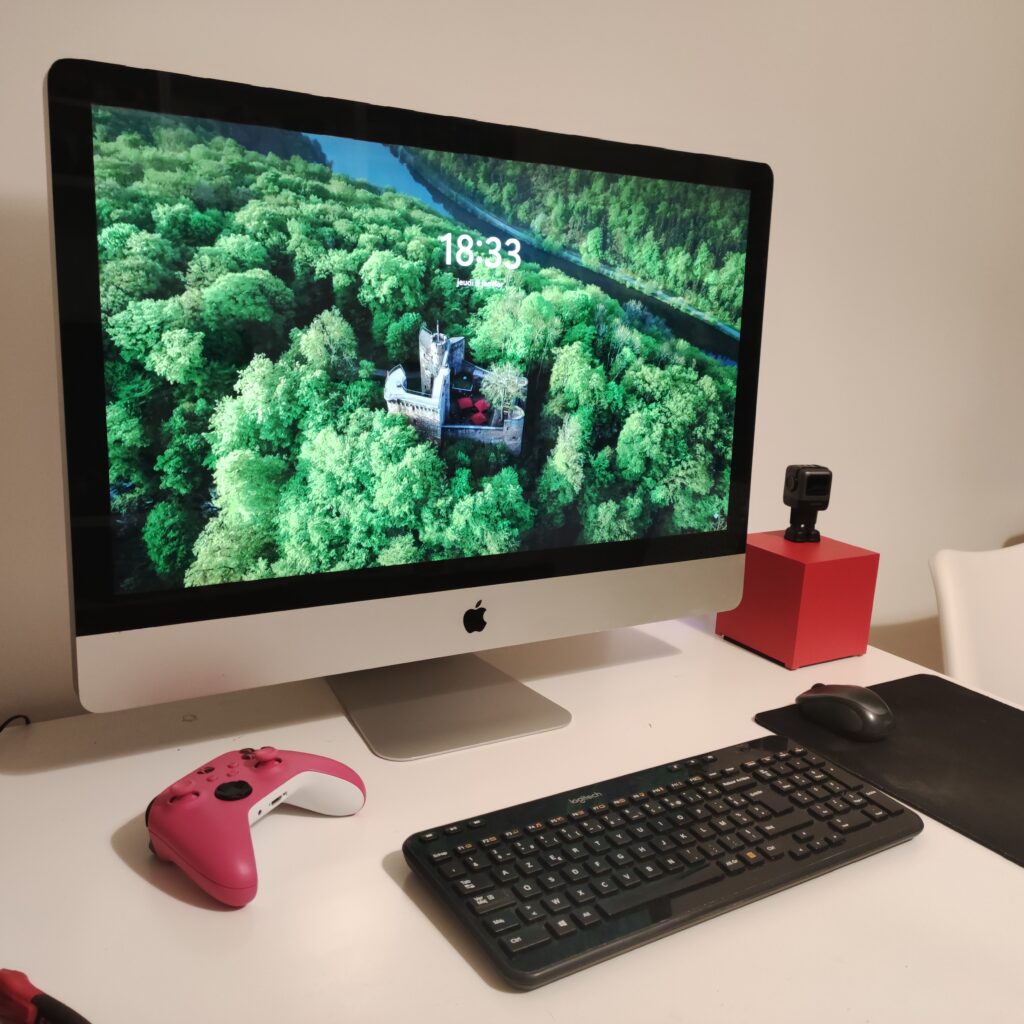

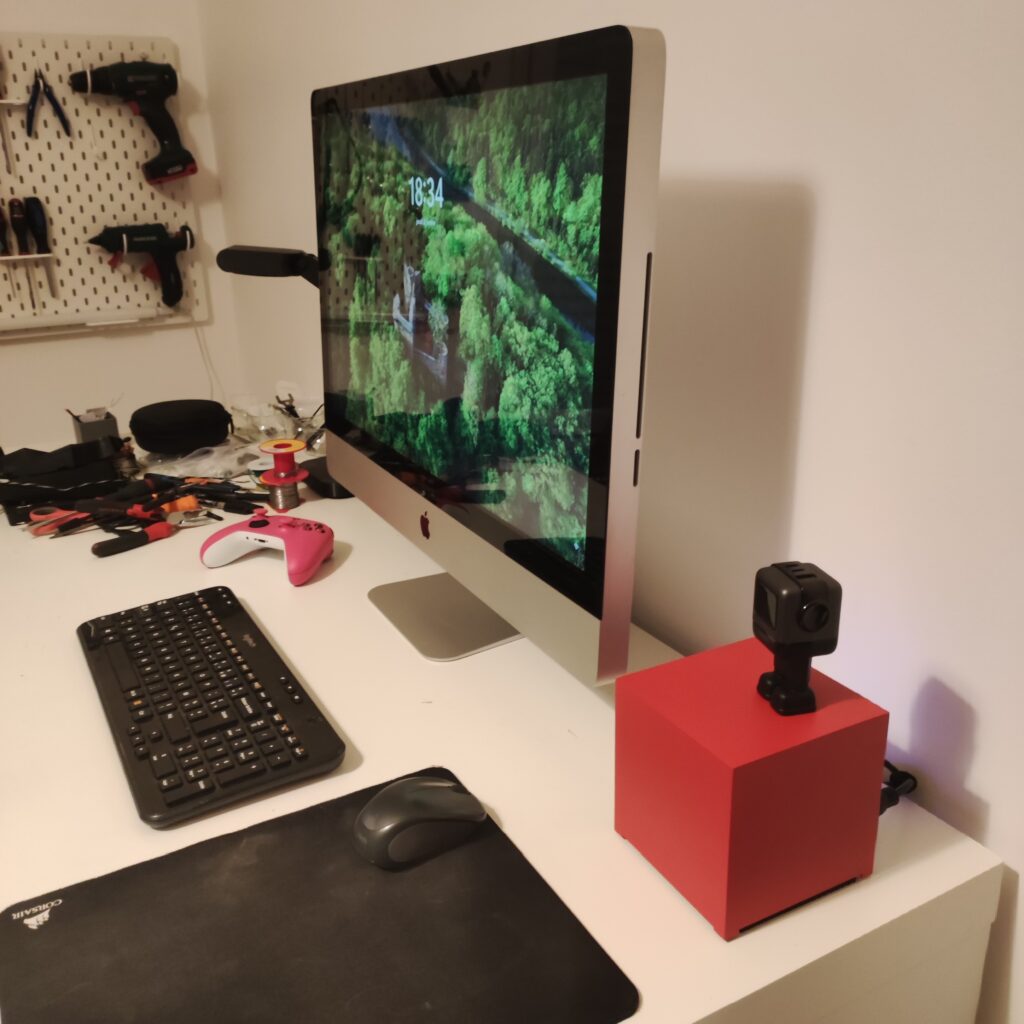

Après plusieurs heures de travail, le projet est une réussite. L’ancien iMac est devenu un écran externe HDMI fonctionnel et esthétique. Cette transformation est non seulement amusante, mais aussi une façon écoresponsable de réutiliser du matériel informatique.
